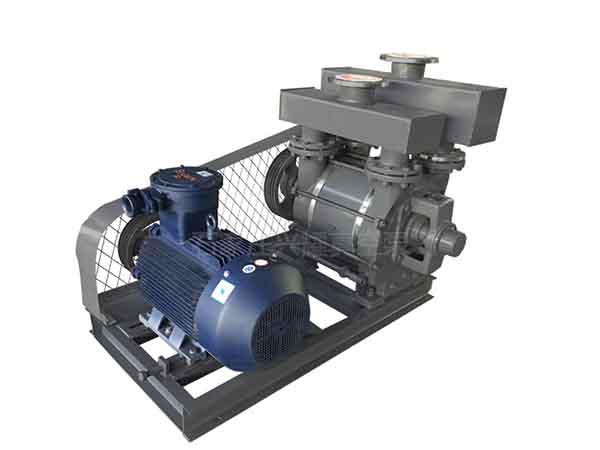

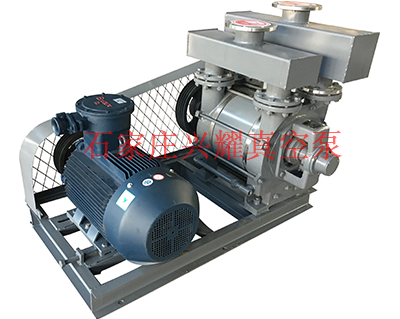

2BE3水环真空泵
2BE3水环真空泵
2BE3水环真空泵

      2BE3系列液环真空泵,是非耀真空泵公司结合进口产品先进技术,研制开发的产品。该产品不仅高效节能,而且非常适用于长期、连续运行。

      在粗真空下运行,液环泵的工作条件往往极为苛刻。2BE3系列产品在设计时就已充分考虑到它必须能抽除各种各样的气体。其在造纸、煤矿、电厂、真空过滤、化工、石化、食品加工等行业得到了广泛的应用。

      2BE3可与多种驱动装置配套使用,如皮带传动、减速箱、同步电机、变频调速器等。另外,为了节省空间,还可采用由一台电机驱动的串联运行方式,而且最多可将四台泵同时串联运行。

      当配以中间隔板后,2BE3的左右两部分可以各自在不同的真空度下运行。只要这两部分的吸入压差小于80kPa,一台2BE3真空泵就完全可以当作两台独立的真空泵来使用,这一特点进一步提高了2BE3真空泵的操作灵活性。

主要特点:

1) 泵盖两侧开有很大的检查口,可以通过它们检查间隙、腐蚀状况,积垢情况。

2) 2BE3真空泵在制造时同时预留了顶端和侧面的吸排气法兰,且具有相同的口径,现场安装更为灵活、方便。

3) 轴承全部采用原装进口轴承,保证了2BE3真空泵的叶轮精确定位及运转过程中的高稳定性。

4) 叶轮材质全部采用球墨铸铁铸造或钢板、不锈钢板焊接,充分保证了2BE3真空泵叶轮在各种恶劣工况下的稳定性,且大大提高了2BE3真空泵的使用寿命。

5) 泵体全部采用钢板或不锈钢板制作,提高了2BE3真空泵的使用寿命。

6) 2BE3真空泵的轴套作为最易损坏的零件,本公司全部采用不锈钢制作,比普通材质寿命提高了5倍。

7) 皮带轮(皮带传动)采用标准高精度锥套皮带轮,运行可靠,皮带寿命长,拆卸方便。

8) 独特的上置式气水分离器节约空间,并有效降低了噪声。

9) 铸件全部采用树脂砂铸造,表面质量好。铸件表面无需打腻,使2BE3真空泵散热效果最佳。

10) 机械密封(选配件)全部采用进口件,充分保证2BE3系列真空泵在长时间运行过程中无泄漏。

2BE3系列水环真空泵性能参数表:

注:1、以上所选电机功率可在大多工况下工作。如排气口压力较高(表压0.02~0.05MPa),则应相应加大电机功率;如实际2BE3真空泵的工作压力对应的轴功率较小(参照轴功率曲线),也可选用接近轴功率的电机功率,如此可更为节能。
       2、以上真空泵转速为参考转速,实际转速根据传动方式及客户要求确定。
       3、2BE3 400/420皮带传动可选择转速:327/349/393/446/475/498/527rpm。
       4、2BE3 500以上真空泵不推荐皮带传动。
       5、减速机传动安装尺寸需确定转速、减速机生产厂家后确定。
       6、上表所列抽气速率为该泵的最大抽气速率,实际抽气速率随吸入压力而变化,请参照“性能曲线”选型。
       7、注:水环真空泵的水温对其性能影响较大,而水环真空泵的性能曲线均为在15℃的水温条件下测得,因此在实际选用水环真空泵时应对水环真空泵的抽气速率进行修正。修正方法请参照:水温对水环真空泵性能的影响。

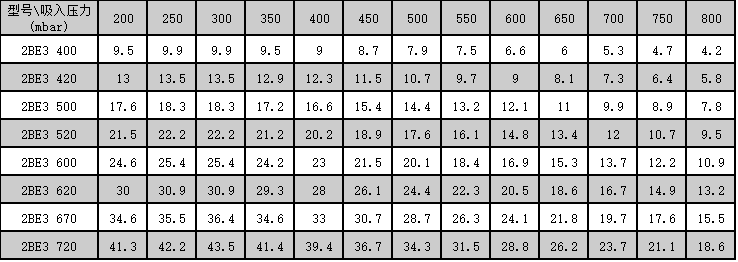

2BE3系列水环式真空泵耗水量(m3/h) 偏差±20%

注:1、工作液种类:通常情况下用水,标准温度15℃(范围0℃至65℃);或其温度至少要低于其沸点10℃。

       2、以上耗水量为在标准转速下所需的耗水量,对不同转速,数据表中的流量值应乘以(实际转速÷标准转速)
       3、如需增加工作液流量,则数据表中的流量加倍。
